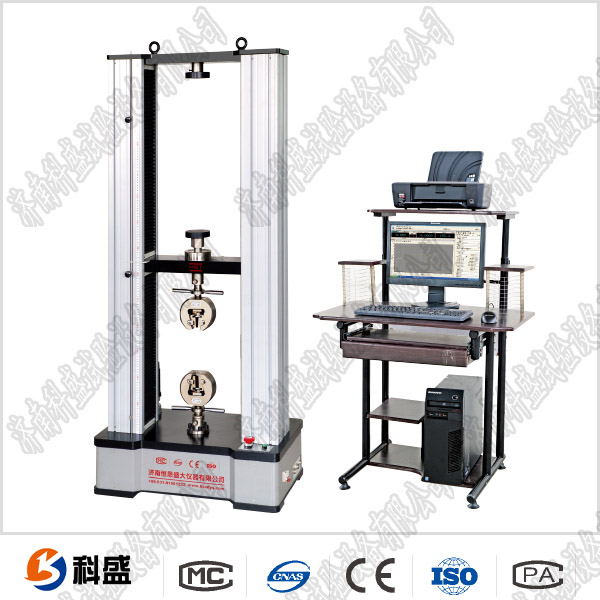

鋼筋套筒拉伸壓縮萬能試驗機

鋼筋套筒拉伸壓縮萬能試驗機：主機采用四立柱兩絲杠油缸下置式主機，拉伸空間位于主機的上方，壓縮試驗空間位于主機下橫梁和工作臺之間。主機上橫梁、工作臺通過立柱緊固連接形成一個剛性框架―上框架。中橫梁、底座通過兩絲杠也形成一剛性矩形框架―下框架。通過技術裝配手段，使得上下剛性框架半重疊。即構成下框架的中橫梁位于上框架之間；同時，構成上框架的工作臺也位于上框架之間，下框架的底座上安裝有油缸，活塞則和上框架的工作臺相連。

鋼筋套筒拉伸壓縮萬能試驗機產品參數：

1、試驗力： 1000kN；2、試驗機等級： 1級

3、試驗力分檔： 全程不分檔等效四檔（全程分辨率不變）；4、試驗力有效測量范圍： 2%～100%FS

5、力分辨率： 1/300000；6、試驗力測量準確度： 優于示值的±1%

7、引伸計標距(選配）: 50mm；8、變形測量范圍： 0-15mm

9、變形有效測量范圍： 2%～100%FS；10、變形分辨率： 變形的1/300000

11、變形測量準確度： 優于示值的±0.5%；12、位移測量范圍： 0～250mm

13、位移示值極限誤差： 優于示值的±1%；14、位移分辨率： 0.01mm

15、控制方式： 恒應力、恒變形、恒位移三閉環控制

16、等速應力控制范圍：2～60Mpa，應力速率相對誤差：優于設定值的≤±5%

17、等速應變控制范圍：0.00025/s～0.0025/s，應變速率相對誤差 優于設定值的≤±5%

18、等速位移控制范圍：0.5～50mm/min，位移速度相對誤差 優于設定值的≤±5%

19、軟件和界面：WINDOWS操作環境下的軟件和交互式人機對話操作界面

20、油缸行程： 220mm；21、拉伸鉗口間距離： 550mm

22、壓縮面間距離： 520mm；23、立柱間距： 450mm

24、圓試樣夾持直徑： Φ6～Φ60mm；25、扁試樣夾持厚度： 0～40mm

26、上下壓盤尺寸： 204×204mm；27、、彎曲試驗支滾間距： 450 mm

28、支滾寬度：160mm；29、支點直徑：φ40mm

30、活塞移動速度： 80mm／min；31、下橫梁調整速度： 150mm／min

32、主機外形尺寸（約）： 約1100×770×2580mm；33、琴式油源控制柜外形尺寸（約）： 約1100×700×950mm

34、供電電源： 380V±10%/50Hz/三相五線制；37、主機重量（約）： 3200kg。
