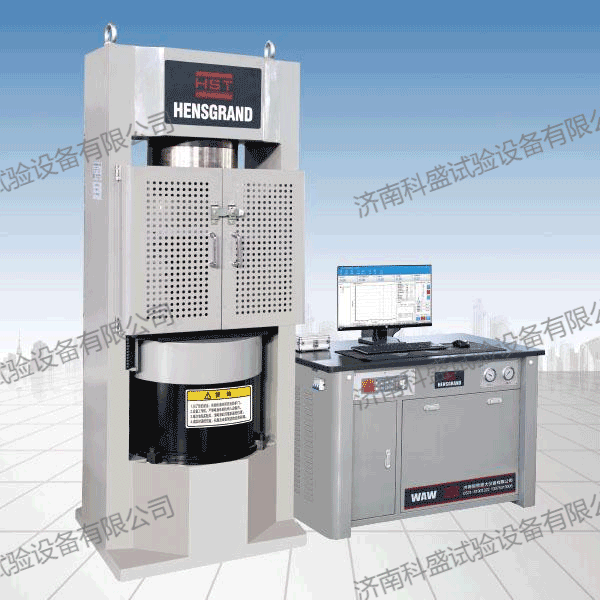

混凝土壓力試驗機-電液式壓力試驗機

主機參數：

v 框架結構：回字形、整體鑄造框架；

v 框架材質：QT500-7；

v 最大壓縮空間（mm）：320；

v 框架有效跨距（mm）：550；

v 活塞直徑（mm）：2000kN為Φ300；

v 活塞最大行程（mm）：120；

v 系統壓力（Mpa）:28;

v 墊塊總高度（mm）：200；

v 上壓盤尺寸（mm）：φ300；

v 下壓盤尺寸（mm）:φ320；

v 活塞空載移動最大速度（mm/min）：60；

v 伺服電機功率（kW）:3；

測量參數：

v 最大試驗力（kN）：2000；

v 試驗機級別：0.5級；

v 試驗力有效測量范圍：2%-100%F.S；

v 試驗力分辨力：滿量程的1/500000（全量程只有一個分辨力，不分檔）；

v 試驗力測量精度：優于≤±0.5%；

v 位移測量分辨力：0.01mm；

v 位移測量精度：優于≤±0.5%；

控制參數：

v 力控控制速度范圍：0.001％～5％FS/s；

v 力控保持精度：±0.002％F.S；

v 變形控控制速度范圍：0.001％～5％FS/s；

v 變形控保持精度：≤±0.002％F.S；

v 位移控控制速度范圍：0.01～60mm/min；

v 位移控速度控制精度：≤±0.2％；

v 位移控保持精度：≤±0.02mm；

v 控制方式：力閉環控制、變形閉環控制、位移閉環控制；

伺服油源參數：

v 主系統系統壓力（Mpa）：28；

v 油泵最大流量（L/min）：5；

v 濾油器濾油精度（μm）：10；

v 伺服電機功率（kW）：3；

v 操作臺面距地面高度（mm）：750；

v 操作臺面材質及顏色：實心理化板，黑色；

v 油箱容積（L）：80；

整機參數：

v 主機外形尺寸(mm)：700×500×1750；

v 油源外形尺寸(mm)：1200×680×750；

v 整機重量(kg)：約2500；

v 電源總功率：4kW/220V
