概述

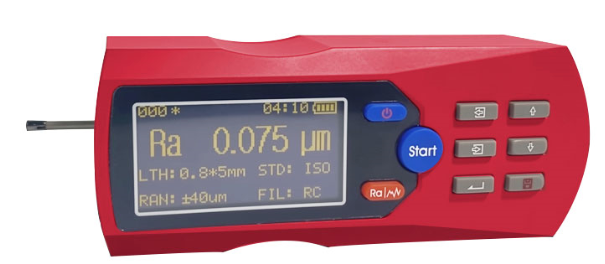

表面粗糙度儀HR3200是電感式粗糙度儀，是我公司開發的一個新產品，該儀器適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出全部測量參數和輪廓圖形。

特點：

多參數測量：Ra、Rz、Ry、Rq、Rp、Rm、Rv、Rt、R3z、Rmax、Rsk、Rku、S、Sm、tp、Rmr、Rpc、RzJIS；

改進主體結構的高精度電感傳感器；

RC、PC-RC、GAUSS、D-P四種濾波方式；

兼容ISO、DIN、ANSI、JIS四種標準；

2.4英寸高亮度OLED顯示屏，可顯示中英日三國語言、全部參數及圖形；

采用ARM處理器,測試速度大大提高；

內置鋰離子充電電池及充電控制電路，容量高、無記憶效應，連續工作時間大于20小時；

內置藍牙通信模塊，可連接藍牙打印機，可打印全部參數及輪廓圖形；

藍牙通信模塊可以切換至數據模式，與手機等Android數據終端進行無線連接；

Mini-B USB接口，可作為充電接口、PC機通信接口；

增加了存儲空間,機器內置存儲2M FLASH，最大可擴展32G 的Micro SD卡；

具有自動關機、記憶及各種提示說明信息；

標配上位機軟件，兼容L.U.W多操作系統平臺；

可選配曲面傳感器、小孔傳感器、深槽傳感器、測量平臺、接長桿等附件。

測量原理

測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生縱向位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，ARM芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與PC機進行通訊。

傳感器

檢測原理：電感式

測量范圍：160μm

針尖半徑：5μm

針尖材料：金剛石

觸針測力：4mN(0.4gf)

觸針角度：90°

導頭縱向半徑：45mm

驅動參數

最大驅動行程： 17.5mm/0.7inch

驅動速度：

當取樣長度= 0.25mmVt=0.135mm/s

當取樣長度= 0.8mmVt=0.5mm/s

當取樣長度= 2.5mmVt=1mm/s

返回時Vt=1mm/s

示值誤差：不大于±10%

示值變動性：不大于6%

顯示內容

菜單：修改測量條件、校準示值、選擇與PC機通訊或打印輸出等。

參數：兼容ISO、DIN、ANSI、JIS四種標準的粗糙度參數。

圖形：不濾波輪廓圖形、濾波輪廓圖形及tp曲線。

提示信息：測量信息、菜單提示信息、錯誤信息、電池電量及關機提示信息。

輪廓和濾波器

切除長度/取樣長度l

自動，0.25mm，0.8mm，2.5mm可選

評定長度ln

（1~ 5）l可選

粗糙度參數和顯示范圍

測量范圍和分辨力

溫度/濕度范圍

工作環境：溫度：0 ~  40℃

濕度：<90% RH

儲存運輸環境：溫度：-40℃  ~   60℃

濕度：<90% RH

外形尺寸和重量

140×52×48mm，約440g。

標準配置
